Sveiseprosedyren er et dokument som beskriver hvordan en sveiseoperasjon skal utføres for å oppnå dokumentert kvalitet. Den kan brukes på flere produkter innenfor et definert kvalifikasjonsområde. Prosedyren forteller deg kort og godt hvordan du skal sveise, med hvilken sveisemetode og hvilket materiale.
Det er faktisk utrolig grundige forberedelser, med strenge krav til kvalitet og mekaniske egenskaper som ligger bak en sveisejobb. Her skal vi ta deg gjennom hvordan vi forbereder oss, og hvordan vi jobber med sveisefaget. Du blir også kjent med begrepene WPS og WPQR, som er helt sentrale innen sveising.
I Nordic Steel sveiser vi avanserte konstruksjoner til bransjer som olje og gass, fornybar energi, forsvar og romfart, og akvakultur. Til disse bransjene må konstruksjonene tåle store belastninger, ekstreme miljøer og lang levetid. Det er derfor ikke nok at en sveis «ser bra ut». Kvaliteten må være dokumentert og sporbar.
For å sveise produkter og konstruksjoner som skal tåle spesielle krav, er det nødvendig og viktig med en sveiseprosedyre. En prosedyre sikrer også at en får samme resultat, uavhengig av hvem som sveiser, så lenge vedkommende er kvalifisert til å utføre arbeidet.
I sveiseprosedyren får du informasjon om:
I Nordic Steel har vi et eget team, med en sveiseteknisk leder og to sveiseinspektører, som sørger for at sveisearbeidet holder høy kvalitet. De planlegger sveisearbeid, utvikler sveiseprosedyrer og utfører kvalitetskontroll før, under og etter sveising. I tillegg sjekker de materialsertifikater, følger opp sveiserne, og hjelper de med å velge riktige sveisemetoder.
De kvalifiserte sveiseprosedyrene følger også en sveiseforskrift eller standard. I praksis er det to sentrale dokumenter som henger sammen, WPS (Welding Procedure Specification) og WPQR (Welding Procedure Qualification Record). Det skal vi se på nå, i tillegg til materialtesting av sveiseprøver (NDT og DT).
Sveiseprosedyrespesifikasjonen (WPS) er selve oppskriften på sveisejobben. Her står det hvordan en sveisejobb skal utføres i praksis, for å tilfredsstille krav til kvalitet og mekaniske egenskaper. I en WPS får du oversikt over hvilke parametere som skal brukes, type materialer, og hvilke krav som gjelder for forvarming, sveiseposisjon og etterbehandling.
En WPS blir skrevet før produksjonen starter og er selve arbeidsinstruksen for sveiseren som utfører jobben. Dokumentet bidrar til å sikre at sveisen får den kvaliteten og styrken som kreves.
I både ISO/EN- og ASME-standardene er det definert et sett med essensielle prosedyrevariabler. Endringer i disse variablene kan påvirke kvaliteten og de mekaniske egenskapene til sveisen. Endringer i essensielle variabler definert i aktuell standard kan kreve ny kvalifisering av sveiseprosedyren.
En WPS er utarbeidet på grunnlag av det som er godkjent i WPQR. Det skal vi bli bedre kjent med nå.
WPQR er sveiseprosedyrekvalifiseringen, selve dokumentasjonen som kvalifiserer en sveiseprosedyre. Det er altså den formelle bekreftelsen på at en WPS er godkjent til bruk.
WPQR dokumenterer også at WPS-en er kvalifisert i henhold til standardene, som for eksempel ISO 15614-1. Skal sveiseprosedyren være i henhold til ASME, heter kvalifikasjonsdokumentet PQR. WPQR er i henhold til ISO/EN-systemet.
For å kvalifisere en godkjent WPS må det gjennomføres en godkjenningstest (jfr. NS-EN ISO 15614-1 (stål) og 15614-2 (aluminium med legeringer).
Først blir det laget en foreløpig sveiseprosedyre, pWPS (preliminary welding procedure). Denne blir brukt av sveiseinspektørene, som sveiser en prøveforbindelse som oppfyller kravene til kvalitet og mekaniske egenskaper.
Resultatet blir dokumentert i WPQR-en, som inneholder de faktiske parameterne som ble brukt under prøvesveisingen, i tillegg til resultater fra mekanisk testing og ikke-destruktiv testing (NDT). Hvis prøvesveisen består kravene i standarden, er WPQR-en grunnlaget for å godkjenne sveiseprosedyren, altså WPS-en.
I enkelte prosjekter kan kundekrav, PED-direktivet, klasseregler eller andre regelverk kreve at kvalifiseringen overvåkes eller godkjennes av et uavhengig organ.
Etter sveising gjennomføres inspeksjon og eventuell NDT i henhold til gjeldende standarder, prosjektkrav og kontrollplaner.
WPAR (Welding Procedure Approval Record) er en eldre betegnelse som i stor grad tilsvarer dagens WPQR-begrep.

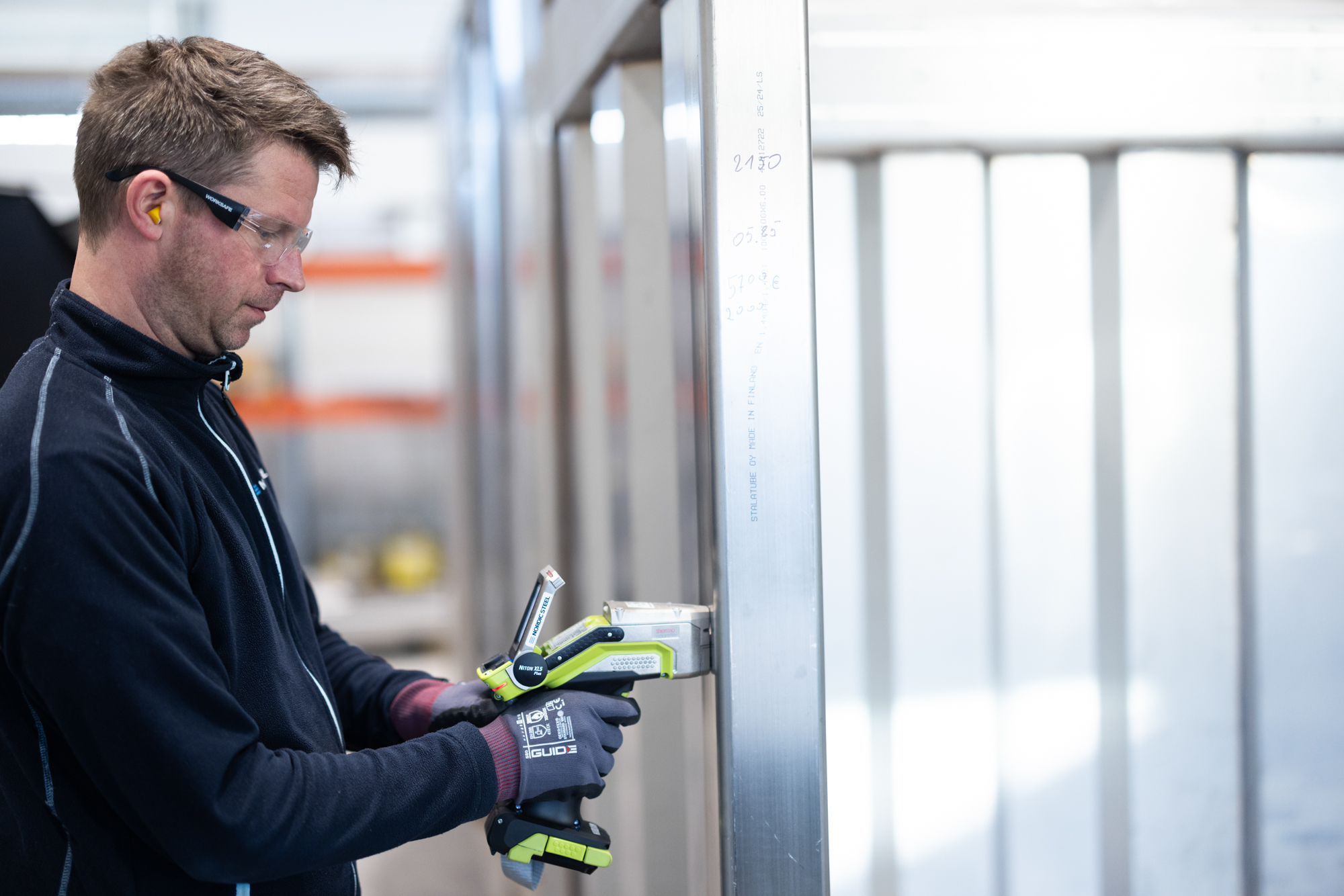

Når sveiseinspektøren skal godkjenne sveisen, gjennomføres det materialtesting av sveisene (NDT og DT).
NDT-metoder brukes for å finne overflate- og indre feil i materialet/prøvestykket. Vanlige tester er røntgen (RT), ultralyd (UT), magnetpulverinspeksjon (MT) og penetrantinspeksjon (PT). NDT utføres normalt av personell sertifisert i henhold til EN ISO 9712 eller tilsvarende krav definert i aktuelt regelverk eller kontrakt.
Når NDT har blitt godkjent, skal sveiseprøvene gjennomgå destruktiv testing på et laboratorium. Destruktiv testing (DT) er tester der prøvestykket ødelegges eller deformeres for å måle materialets mekaniske egenskaper og kvalitet. Noen eksempler på hva som blir gjort i en DT er strekkprøving, bøyetest, slagprøving, hardhetsmåling og makroslip/makrotesting (snitter opp sveisen for å se strukturen).
Når testene viser at kravene i gjeldende standard er oppfylt, blir det utarbeidet en godkjent sveiseprosedyrekvalifisering (WPQR).
Selv om en sveiseprosedyre er kvalifisert gjennom en WPQR, må også sveiseren være kvalifisert. Sveiseprøver utføres normalt etter EN ISO 9606-1 for stål og dokumenterer at sveiseren kan utføre prosessen i praksis.
Arbeidet med sveiseprosedyrer inngår som en del av kvalitetsstyringen for sveising etter ISO 3834. Standarden stiller krav til kompetanse, dokumentasjon, sporbarhet og kontroll av sveiseprosesser.
Nordic Steel har fagfolk med riktig kompetanse til å utføre alle typer sveiseoppdrag. Ta kontakt med oss hvis du har spørsmål rundt sveising og sveiseprosedyrer.
Kilder: Kiwa, The Welding Institute, Rosmo, R. (2023, 27. november). Sveiseprosedyrer. NDLA. https://ndla.no/r/produksjon-og-tjenester-tp-tip-vg1/sveiseprosedyrer/191b86b45c
